耐創(chuàng )2018產品推介-國產篇
文章出處：未知人氣：發表時間：2018-01-16 09:30:50
2018年耐創(chuàng )FORCECHINA重點產品推介
在工業應用場合，不同的工況對于測力傳感器的功能，外形，體積的要求都有所不同，那么什么樣的傳感器才是適合您的測試工況呢？
我們在長期的客戶積累中發現以下幾個類別的測力傳感器比較常用，在此舉例說明；
在工業應用場合，不同的工況對于測力傳感器的功能，外形，體積的要求都有所不同，那么什么樣的傳感器才是適合您的測試工況呢？
我們在長期的客戶積累中發現以下幾個類別的測力傳感器比較常用，在此舉例說明；
- 單一方向的測力或稱重應用：
S型通用拉壓力傳感器和柱式WM型柱式測力傳感器，以及單壓墊片式的測力傳感器應用較多

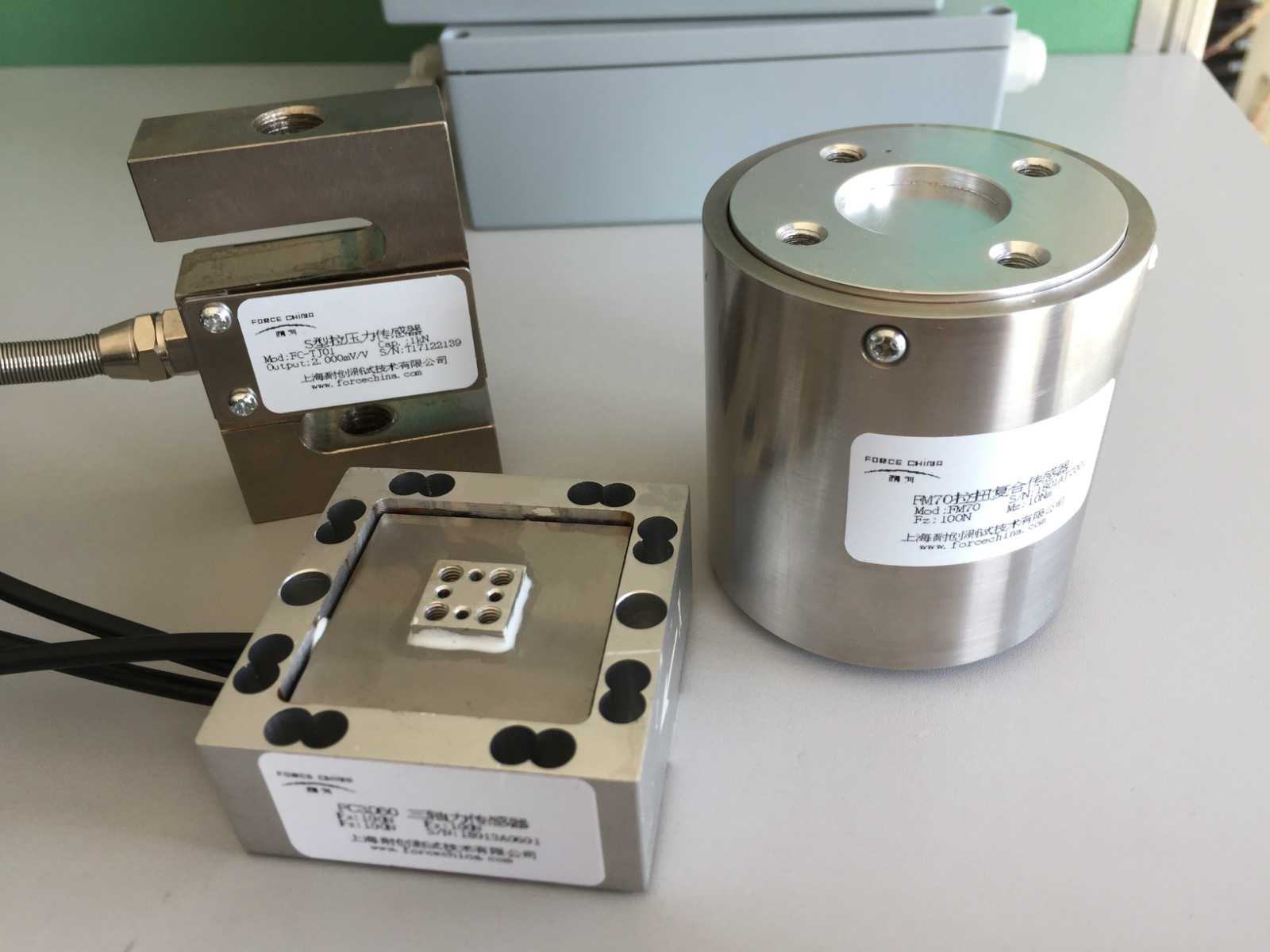

- S型通用拉壓測力傳感器
品牌：FORCECHINA
用于測試單一軸向的拉力，壓力，普通型精度為0.1~0.2%，提高型精度為0.1~0.05%。
這類傳感器本身結構扁平，可以用于空間相對較狹窄的測力和稱重場合，雙向承載，在電機結合秤，吊鉤秤，材料力學試驗機等設備上均有應用，結構后端系統，做測量控；
測量范圍
小量程：50N，100，200，300，500N
大量程：1，2，3，5，10，20，30，50，100，150，200KN
用于測試單一軸向的拉力，壓力，普通型精度為0.1~0.2%，提高型精度為0.1~0.05%。
這類傳感器本身結構扁平，可以用于空間相對較狹窄的測力和稱重場合，雙向承載，在電機結合秤，吊鉤秤，材料力學試驗機等設備上均有應用，結構后端系統，做測量控；
測量范圍
小量程：50N，100，200，300，500N
大量程：1，2，3，5，10，20，30，50，100，150，200KN
- WM型柱式測力傳感器
品牌：FORCECHINA
普通型精度為0.2~0.3%，提高型精度為0.1~0.05%。
這類柱式測力傳感器，用于力的測量，抗偏、抗側向力強。性能穩定可靠，量程范圍廣，安裝使用方便。適用于多種載荷力的測試，各種壓力測試、電子秤及工業自動化測量控制系統。
測量范圍
小量程：50N，100，200，300，500N
大量程：1，2，3，5，10，20，30，50，100，150，200，250，450KN
普通型精度為0.2~0.3%，提高型精度為0.1~0.05%。
這類柱式測力傳感器，用于力的測量，抗偏、抗側向力強。性能穩定可靠，量程范圍廣，安裝使用方便。適用于多種載荷力的測試，各種壓力測試、電子秤及工業自動化測量控制系統。
測量范圍
小量程：50N，100，200，300，500N
大量程：1，2，3，5，10，20，30，50，100，150，200，250，450KN
- 單壓墊片式測力傳感器
品牌：FORCECHINA
普通型精度為0.3~0.5%，提高型精度為0.1~0.2%。
應用于單點受壓測力工況，廣泛應用于開關壓力檢測，熱壓機械壓力檢測等空間小的測力工況；
測量范圍
小量程：20，50，100，200，450，500N
大量程：1，2.2，4.5，9，25，50，90，250KN
普通型精度為0.3~0.5%，提高型精度為0.1~0.2%。
應用于單點受壓測力工況，廣泛應用于開關壓力檢測，熱壓機械壓力檢測等空間小的測力工況；
測量范圍
小量程：20，50，100，200，450，500N
大量程：1，2.2，4.5，9，25，50，90，250KN
- FM**系列柱體拉扭復合二維力傳感器
品牌：FORCECHINA
- 拉扭復合傳感器多應用于螺栓試驗機，測試螺栓的拉壓力同時測試擰緊的扭矩，當然這里的扭為靜態的扭矩；綜合精度一般在0.5%左右
對于一個拉扭復合傳感器，需要同時在一個結構體上做兩個應變測試，所以在整個輸出來看應該是互相有一定的干擾，盡管可以通過工藝改進，拉扭復合傳感器也存在諸多的限制，首席一個就是它的量程中力/扭矩比例；
一般是100:1到10:1之間，即力的量程一般為扭矩量程的10~100倍，這樣才能降低兩個加載相互之間的串擾；
小量程：20，50，100，200，450，500N
大量程：1，2.2，4.5，9，25，50，90，250KN
一般是100:1到10:1之間，即力的量程一般為扭矩量程的10~100倍，這樣才能降低兩個加載相互之間的串擾；
小量程：20，50，100，200，450，500N
大量程：1，2.2，4.5，9，25，50，90，250KN
- 還有一種形式的二維力，即測試XY平面的兩個垂直方向的力，不包含力矩；
常見用于測量手排檔桿二維力，目前一般是進口比較多，FORCECHINA推出替代的三軸力傳感器。

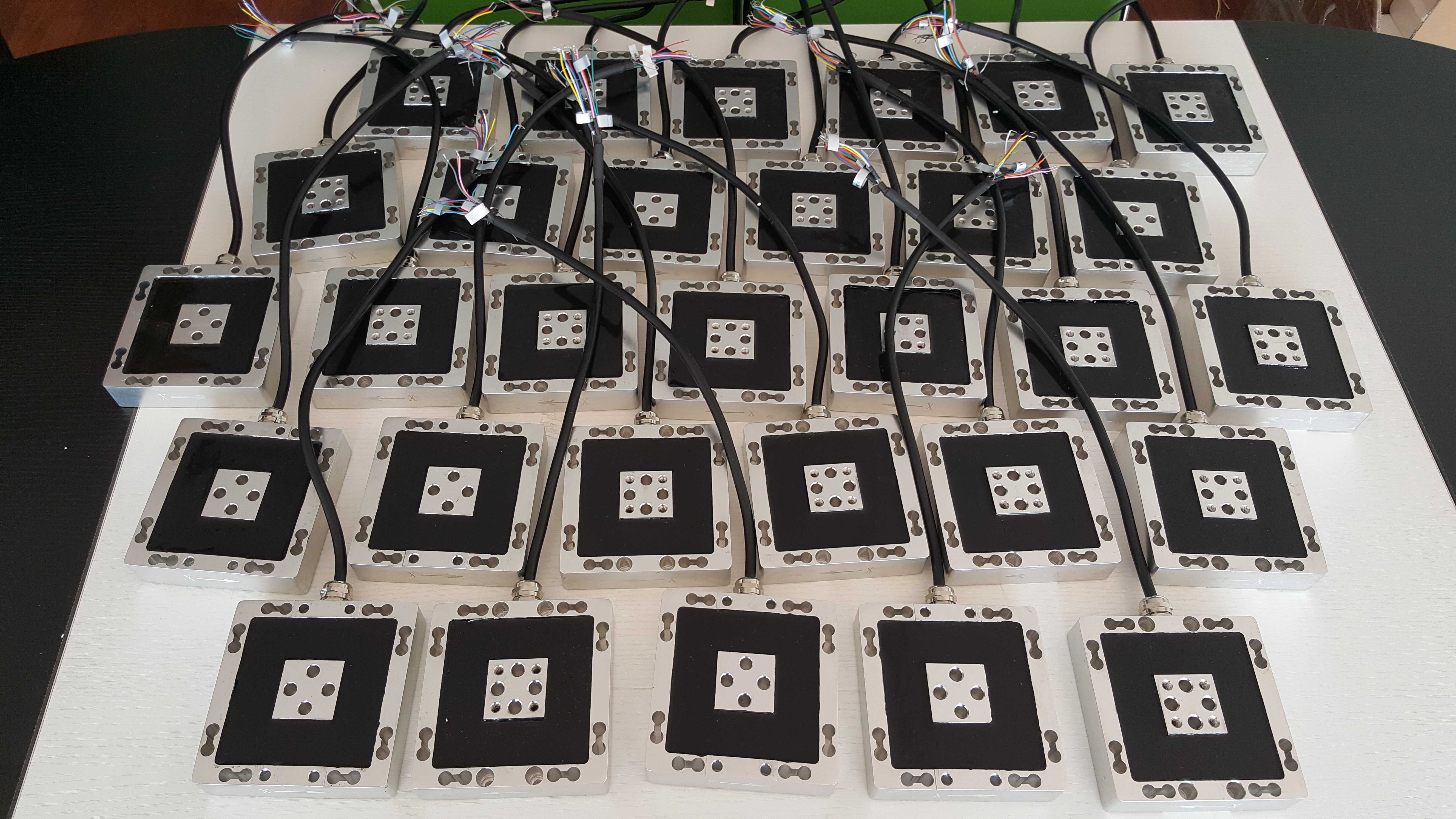

- 方體三軸力傳感器
品牌FORCECHINA
用于測量笛卡爾坐標系三個垂直方向上的力，廣泛應用于航空航天，醫療，交通輪軌，試驗研究領域。產品通過三方向50萬次疲勞壽命測試，精度和穩定性均有保障；綜合精度誤差<1%
量程：
小量程：100N,200N,300N,500N,1000N,
大量程：2000N,5000N,10KN,20KN,25KN,50KN,100KN,500KN
用于測量笛卡爾坐標系三個垂直方向上的力，廣泛應用于航空航天，醫療，交通輪軌，試驗研究領域。產品通過三方向50萬次疲勞壽命測試，精度和穩定性均有保障；綜合精度誤差<1%
量程：
小量程：100N,200N,300N,500N,1000N,
大量程：2000N,5000N,10KN,20KN,25KN,50KN,100KN,500KN
