眾所周知當電池充放電時，電池內部會(huì )持續升溫，活化過程中會(huì )所產生的氣體膨脹，致使電池體積變大，且當內部壓力達到一定程度時，如外殼有傷痕，即會(huì )破裂，引起膨脹、漏液、起火，甚至爆炸。

尤其是近年來新能源汽車的迅猛發展，電池安全問題，電池續航問題，電池壽命充放電次數等等，都倍受人們關注。膨脹力的出現，會(huì )給電芯和模組均會(huì )帶來危害。.對于電芯，其內部壓力變大，電芯的性能和壽命會(huì )衰減；對于模組，如果膨脹力應對不當，會(huì )造成模組尺寸超差，甚至破壞結構框。因此研究電池充放電膨脹力變化，對電池及系統的優化具有重要意義，目前不少企業已經開始研發測試電池膨脹力的設備。

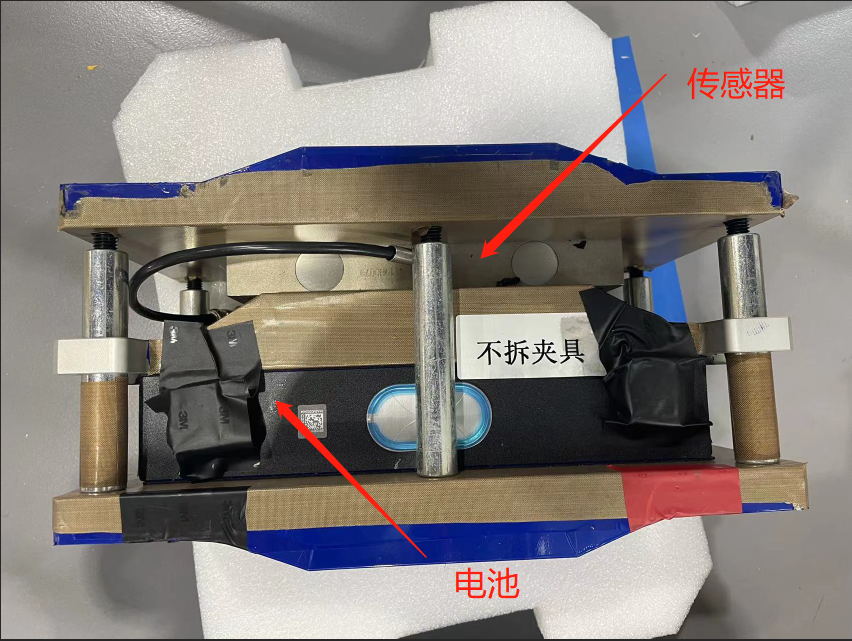

實驗準備：

1， 自制的工裝夾具（與實驗電池模組相配套，預留安裝孔與電池充放電的孔）。

2， 被測試電池模組（水平放置工裝夾具中部位置，以鋁制定位柱進行定位固定）

3， 測力傳感器FC系列（選用較大量程傳感器，最大量程為25KN，測量電池膨脹力變化）

4， 放大器，信號采集卡（將傳感器感受到的膨脹力以數據形式放大處理，最終傳輸到數顯儀表或電腦軟件，以數據形式形象具體的反饋給研究人員。

研究電池膨脹力與充放電循環次數關系

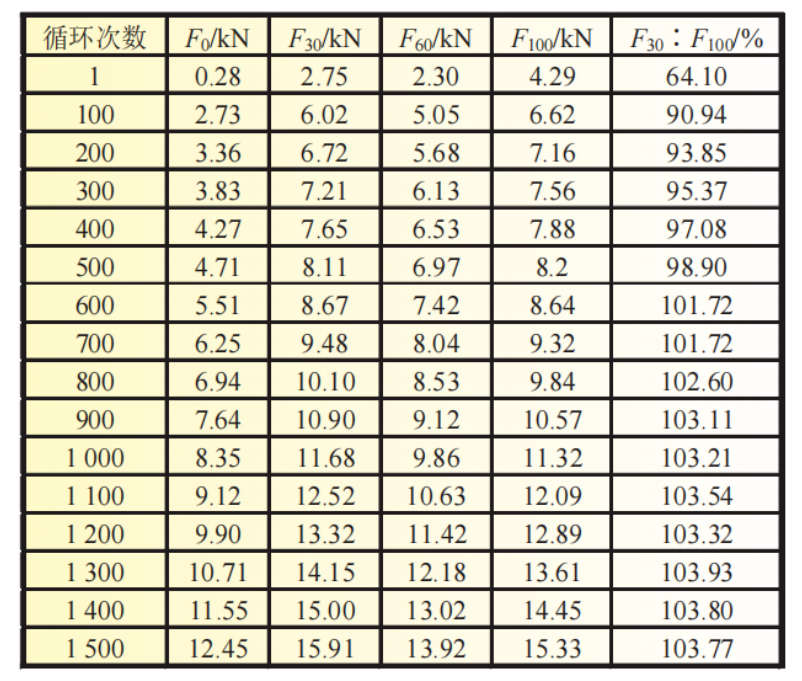

通過實驗將循環過程中的膨脹力進行匯總分析，發現在不同SOC的變化規律略有不同: 將 0%SOC 的膨脹力定義為 F0，30%SOC的膨脹力定義為F30，以此類推，30%SOC是膨脹力的第一個峰值，100%SOC是膨脹力又達到一個峰值。隨循環次數的增加，其膨脹力越來越大，循環次數為1500時膨脹力能達到將近16KN。

研究膨脹力與電池容量關系

    實驗數據表明把握好間隙和預緊力的相對關系：如果電芯被壓的太緊（模組殼體剛度太大），將會(huì )使隔膜也一并受到擠壓，這種情況可能會(huì )加速電芯容量的衰減，反之，如果電芯間間隙太大，一方面會(huì )造成空間體積的浪費，同時也會(huì )造成電芯厚度增加，從而增加電芯正負極之間的距離。根據大量實驗數據建議在最大20kN膨脹力條件下，電芯自身的伸長度與電芯間的gap之和介于0.5mm到2mm。
