稱重傳感器有時也稱為“力傳感器”、“測力傳感器”或“載荷傳感器”等，它是一種在線測量力與重量的集成器件，可將作用在其上的負載轉換為可測量（模擬或數字）輸出。其輸出與施加的力或負載成正比。

稱重傳感器工作原理

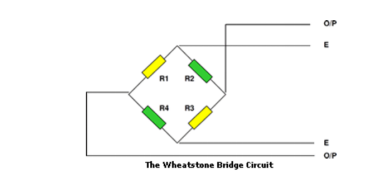

力值與信號的轉換是通過應變片的物理變形實現的。應變片粘合在稱重傳感器（力傳感器）結構上。應變儀連接到具有四個應變片（全橋）、兩個應變片（半橋）或一個應變片（四分之一橋）的惠斯通電橋電路中。對于半橋和四分之一橋，橋路需使用精密監視器完成的。在電橋電路中配置了額外的可連接電阻器，以補償溫度對零或空載信號和靈敏度的影響（由于施加的負載而產生的輸出，加上另一個電阻器以使電橋在空載時為零）。

完成的惠斯通電橋需要穩定的直流電源來激勵電路。這通常是 5Vdc 或 10Vdc，但可以是 1Vdc 到 18Vdc 之間的任何值。

當應力施加到粘合應變片時，會(huì )發生電阻變化，使惠斯通電橋失去平衡。這提供了與應力值成線型比例的輸出型號，力傳感器輸出信號的值也與激勵電壓成正比，通常為幾毫伏。

信號輸出選項

這些低電平毫伏信號與范圍廣泛的定制應變儀儀器兼容。這些儀器包括數字顯示器、模擬和數字放大器。典型的應變式傳感器的模擬放大器會(huì )產生更高電平的電壓（0-5Vdc、0-10Vdc）或電流（0-20mA、4-20mA）用于后續處理。數字放大器通常提供 RS232、RS422 或 RS485 輸出，使用通用 ASCII 協議或已開發的許多更專業的行業特定協議，例如 Modbus。模擬和數字儀器的尺寸都已減?。ㄐ⌒突?，足以使該器件能夠安裝在稱重傳感器或力傳感器的主體內。

稱重傳感器（測力傳感器）設計的區別在于它們產生的輸出信號類型（氣動、液壓或電氣），或者它們檢測負載或重量的方法（彎曲、剪切、壓縮、拉伸等）。為了滿足研發和工業應用中的各種用途，力傳感器可以采用多種形式。然而，當今的大多數設計都使用應變計作為傳感元件，其中使用了箔片或半導體硅。

箔式應力計提供了最廣泛的稱重傳感器設計選擇，因此往往是最常用的。應變計模式提供張力、壓縮力和剪切力的測量。半導體應變片的模式范圍較小，但具有體積更小和應變系數大的優點，因此對于相同的給定應力可產生更大的輸出。由于這些特性，它們往往用于微型稱重傳感器（微小力）設計。

稱重傳感器工作原理

應變式測力傳感器將作用在其上的負載轉換為電信號。應變片本身粘合在梁或結構構件上，當施加力時會(huì )變形。在大多數情況下，使用四個應變片以獲得最大的靈敏度和溫度補償。其中兩個應變片通常用于拉伸測量，另兩個應變片壓縮測量且帶有補償調整。當施加負載時，彈性體形變會(huì )成比例地改變應變計的電阻，從而使惠斯通電橋輸出毫伏信號。

       隨著應變式稱重傳感器不斷提高的精度和單位成本的降低，其他原理的力傳感器越來越不受歡迎。早期的稱重傳感器設計簡單地使用應變計來測量直接應力，當金屬元件受到拉力或壓縮力時，該應力被引入金屬元件中。彎曲梁型設計使用應變計來監測傳感元件在受到彎曲力時的應力。最近，剪切應力的測量已被用作一種更有效的載荷確定方法，因為這種方法不太依賴于力施加到測力傳感器的方向。

什么是最好的力傳感器

選擇最好的稱重測力傳感器確實取決于應用類型和需要測量的范圍?？梢詭椭_定最適合傳感器的其他因素也包括需要的精度、環境和適合它安裝空間、工作環境等。
