螺栓預緊力測量案例-環形力傳感器應用
文章出處：未知人氣：發表時間：2017-04-19 09:26:15
螺栓預緊力測量案例
測量螺栓擰緊力，可選用我司環形測力傳感器FC-LW**-量程**。傳感器的輸出經放大器放大，輸出標準的0-10V（0-5V）或4-20mA模擬信號。
并且我司可提供多通道放大器，數采板卡以及數據采集系統軟件，通過USB連接到電腦界面，通過軟件實現多通道的曲線，數據表格存儲。

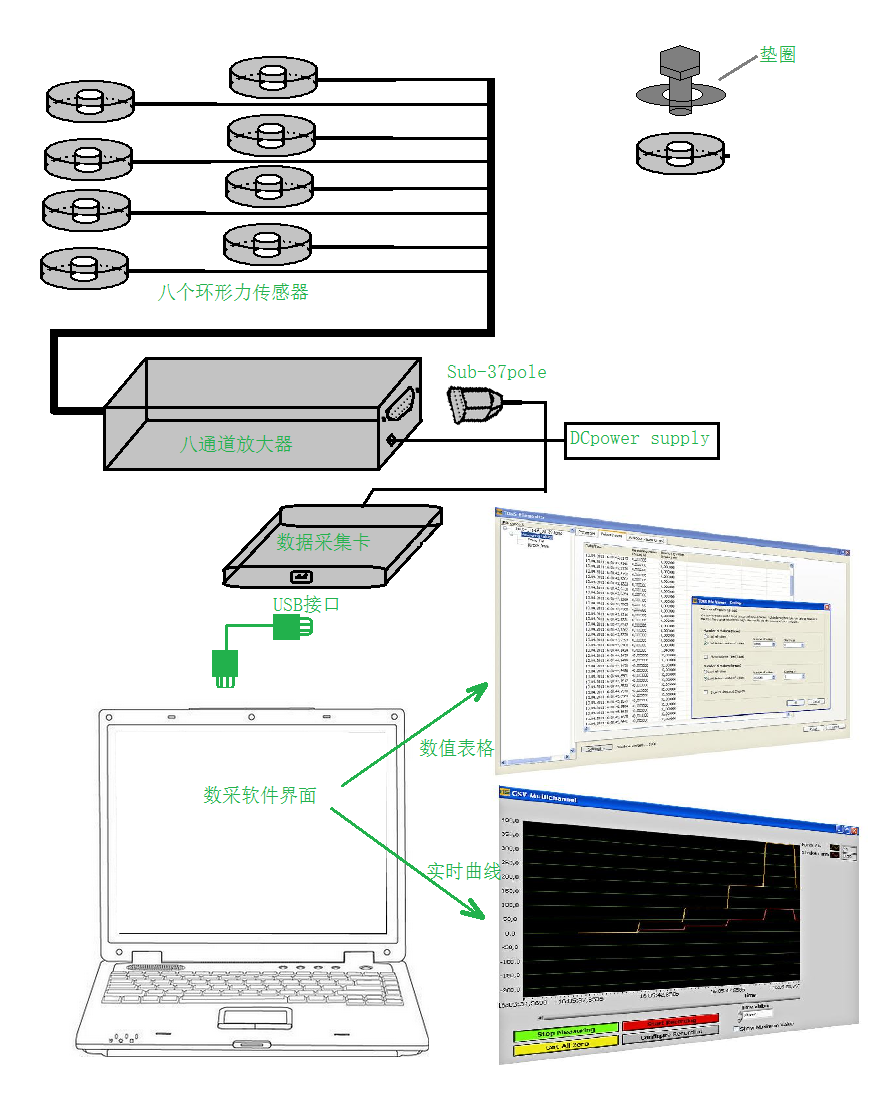

整體測試流程示意圖
傳感器及數據采集系統詳細情況請見附件：
附件一：環形力傳感器技術參數
附件二：多通道放大器
多通道應變式放大器，每個通道獨立可調，可與各種電阻應變式、陶瓷壓阻式、擴散硅壓阻式傳感器配套使用，實現對力、壓力、重量、 位移、扭矩、液位等物理量轉換變送。配合多維力傳感器可以方便實現信號調理。
由電源12—24VDC供電，內部調理電路集成了多路直流穩壓電源5V（10V）給傳感器供電，并且集成多路放大電路，對各路傳感器輸入信號進行放大處理，輸出標準的0-10V（5V）或4-20mA模擬信號，供采集卡采集。
技術參數：
附件三：數據采集卡及電腦界面軟件

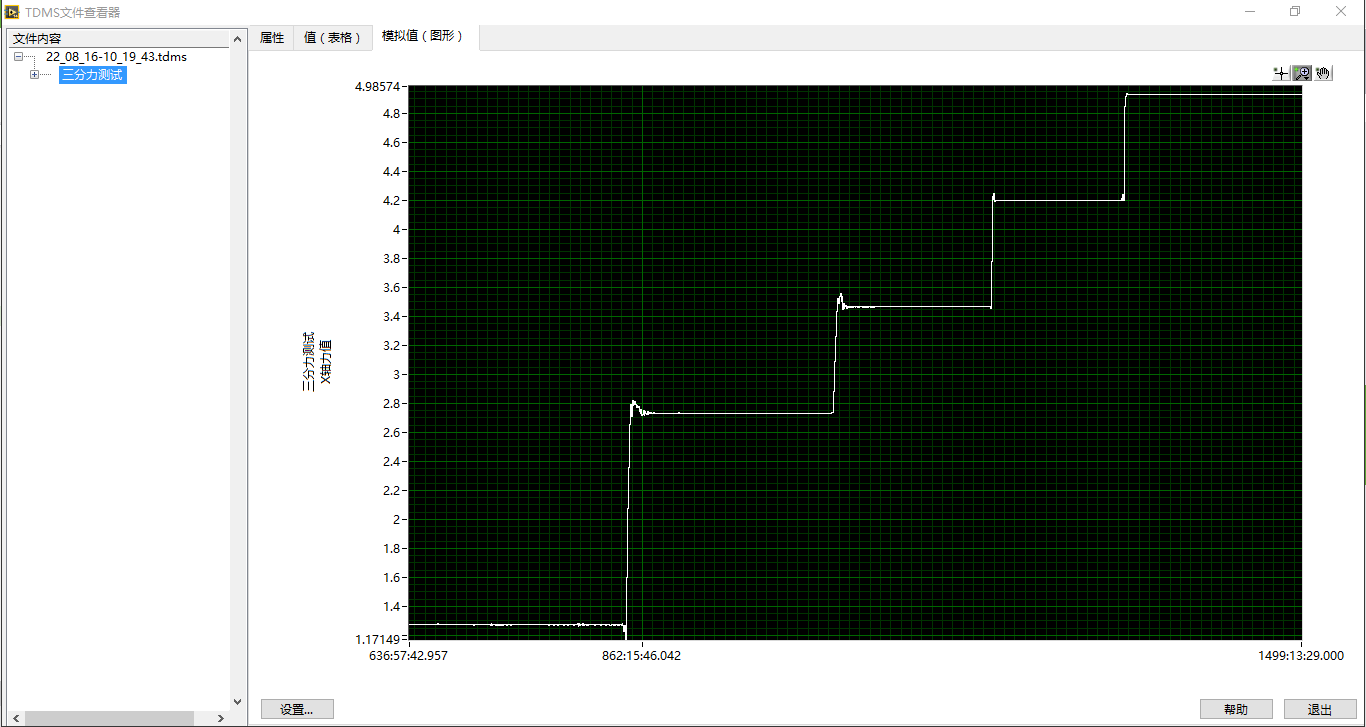

采集板卡和基于Labview編程數采軟件（下圖4以三軸力數采軟件界面為例），板卡通過USB接口連接到電腦界面軟件。
測量螺栓擰緊力，可選用我司環形測力傳感器FC-LW**-量程**。傳感器的輸出經放大器放大，輸出標準的0-10V（0-5V）或4-20mA模擬信號。
并且我司可提供多通道放大器，數采板卡以及數據采集系統軟件，通過USB連接到電腦界面，通過軟件實現多通道的曲線，數據表格存儲。
整體測試流程示意圖
傳感器及數據采集系統詳細情況請見附件：
附件一：環形力傳感器技術參數
| 序號 | 項目/Specification | 鑒定結果/Value | 單位/Unit |
| 1 | 額定載荷/Capactiy | 根據需求訂制 | N |
| 2 | 靈敏度/Rated Output | 見出廠參數為準 | mV/V |
| 3 | 非線性/Nonlinearity | 0.5 | %F.S. |
| 4 | 滯后誤差/Hyteresis | 0.5 | %F.S. |
| 5 | 重復性/Repeatability | 0.2 | %F.S. |
| 6 | 零點/Output in Zero | ≤500 | uV |
| 7 | 輸入電阻/Input RES | 350 | ±5Ω |
| 8 | 輸出電阻/Output RES | 350 | ±2Ω |
| 9 | 絕緣電阻/Insulation RES | ≥5000 | MΩ |
| 10 |
最大激勵電壓/ EXC. Voltage-MAX. |
15 (推薦10VDC) | V DC |
| 11 | 使用溫度/Operaing Rang | -20―+60 | ℃ |
| 12 | 允許過載/Safe Overload | 150% | |
| 13 | 傳感器接線/Wires |
+Exc:紅線/RED,-Ex:黑線BLK. +Out:綠線/GRN,-Out:白線/WHT |
|
| 14 | 外形尺寸/Dimensions | 根據需求訂制 | |
附件二：多通道放大器
多通道應變式放大器，每個通道獨立可調，可與各種電阻應變式、陶瓷壓阻式、擴散硅壓阻式傳感器配套使用，實現對力、壓力、重量、 位移、扭矩、液位等物理量轉換變送。配合多維力傳感器可以方便實現信號調理。
由電源12—24VDC供電，內部調理電路集成了多路直流穩壓電源5V（10V）給傳感器供電，并且集成多路放大電路，對各路傳感器輸入信號進行放大處理，輸出標準的0-10V（5V）或4-20mA模擬信號，供采集卡采集。
技術參數：
| 輸入信號 | 2mV/V(可調) |
| 輸出信號 | ±5V，±10V，0-5V，0-10V |
| 供電電源 | 12—24VDC |
| 激勵電源 | 5V（10V） |
| 橋路電阻 | 350Ω~5KΩ |
| 線性度 | 0.05% |
| 輸出帶寬 | 1000Hz |
| 溫度對零點影響 | 0.05%FS/℃ |
| 溫度對滿量程的影響 | 0.05%FS/℃ |
| 負載能力 | >50KΩ |
| 工作溫度 | -20℃~70℃ |
附件三：數據采集卡及電腦界面軟件
采集板卡和基于Labview編程數采軟件（下圖4以三軸力數采軟件界面為例），板卡通過USB接口連接到電腦界面軟件。
